Индикатор
наличия металла токовихревой
|
|
|
|
|
 |
|
|
|
Индуктивные сенсоры
Индуктивные датчики серии ИМТ предназначены для
индикации наличия (отсутствия) металлических изделий, находящихся в зоне их
чувствительности. Номинальный зазор между корпусом датчика и изделием от 5
до 80 мм. Имеются исполнения датчиков для эксплуатации в условиях
повышенной температуры окружающей среды (+150 °С). Высокая стабильность
срабатывания при отрицательных температурах (до - 40 °С). Производство
индуктивных датчиков ИМТ проходит в соответствии с
ТУ4218-003-39921756-2002.
|
|
|
|
|
 |
|
|
|
 |
|
|
|
 |
|
|
|

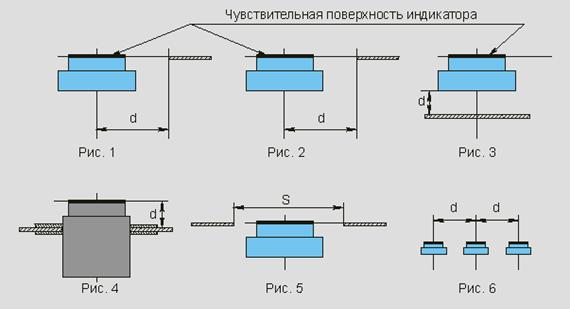

Рекомендации по установке индикаторов серии ИМТ на
объекте
|
Модификации индикаторов
|
Минимальные допустимые расстояния (d или S) до металлических
конструкций и между соседними индикаторами, мм
|
|
Рис. 1
|
Рис. 2
|
Рис. 3
|
Рис. 4
|
Рис. 5
|
Рис. 6
|
|
ИМТ059-2, ИМТ059-6,
ИМТ059-3, ИМТ059-7
|
12
|
12
|
-
|
0
|
24
|
30
|
|
ИМТ059-0, ИМТ059-4,
ИМТ059-1, ИМТ059-5
|
18
|
18
|
-
|
20
|
50
|
45
|
|
ИМТ0-ИМТ3, при зазоре >20
|
40
|
50
|
20
|
-
|
150
|
90
|
|
ИМТ0-ИМТ3, при зазоре <=20
|
32
|
35
|
0
|
-
|
100
|
80
|
|
ИМТ4-ИМТ23
|
25
|
25
|
0
|
-
|
80
|
65
|
|

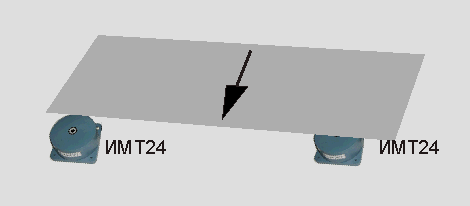

ИМТ24-ИМТ27 (с настройкой рабочего зазора на месте
установки
|
70
|
70
|
0
|
-
|
160
|
200
|
|
ИМТ15-2С
|
30
|
30
|
-
|
0
|
60
|
65
|
|
|
|
|
|
 |
|
|
 |
|
|
|
|
|
